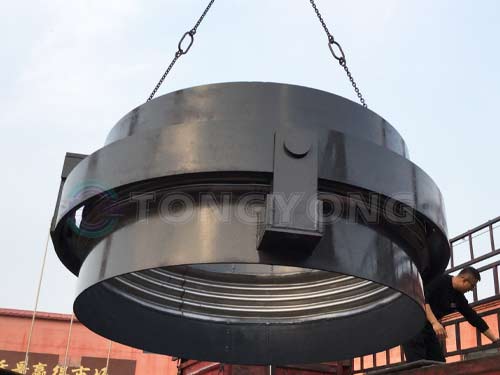

復式萬向鉸鏈型膨脹節用于管道系統的柔性連接裝置，由兩個波紋管、中間接管及一套完整的萬向鉸鏈結構組成，可在兩個垂直平面內自由實現角位移，吸收空間中多方向的熱膨脹變形。其萬向節結構可吸收由內部壓力產生的推力，同時限制膨脹節的軸向與橫向位移，保護管道系統的運行穩定性。

結構特點

可在兩個垂直平面內實現角位移、萬向節結構吸收全部內壓推力，避免傳遞至系統固定點、

限制軸向與橫向位移，提高系統穩定性、適用于三維空間方向變化的熱補償、與兩只單式鉸鏈型膨脹節組成三聯系統可實現多點補償。

應用

熱力管網三維轉彎節點、化工、石化、煉油廠管道系統、核電、燃?xì)廨啓C等高溫設備接口、

地埋或架空大位移彎頭段、多管道交錯布置區域的熱膨脹控制。

金屬補償器廠家提示進行安裝時，在膨脹節所在的管段兩端，需要設置主固定支架，以承受由內壓產生的盲板力、膨脹節的摩擦力及力矩。通過安裝導向支架，使管道能夠根據設計方向移動，避免發生失穩。
